আল্ট্রা কমপ্যাক্ট ডিপি-আইকিউ মডুলেটর বায়াস কন্ট্রোলার স্বয়ংক্রিয় বায়াস কন্ট্রোলার
বৈশিষ্ট্য
• একই সাথে দ্বৈত পোলারাইজেশন আইকিউ মডুলেটরগুলির জন্য ছয়টি স্বয়ংক্রিয় পক্ষপাত ভোল্টেজ সরবরাহ করে
• মডুলেশন বিন্যাস স্বাধীন:
SSB, QPSK, QAM, OFDM যাচাই করা হয়েছে।
• প্লাগ অ্যান্ড প্লে:
কোনো ম্যানুয়াল ক্রমাঙ্কনের প্রয়োজন নেই সবকিছু স্বয়ংক্রিয়ভাবে
•I, Q অস্ত্র: পিক এবং নাল মোডগুলিতে নিয়ন্ত্রণ উচ্চ বিলুপ্তির অনুপাত: 50dB সর্বোচ্চ1
•পি আর্ম: Q+ এবং Q- মোডে নিয়ন্ত্রণ সঠিকতা: ± 2◦
•লো প্রোফাইল: 40mm(W) × 29mm(D) ×8mm(H)
• উচ্চ স্থিতিশীলতা: সম্পূর্ণ ডিজিটাল বাস্তবায়ন ব্যবহার করা সহজ:
•মিনি জাম্পার 2 সহ ম্যানুয়াল অপারেশন
UART/IO এর মাধ্যমে নমনীয় OEM অপারেশন
বায়াস ভোল্টেজ প্রদানের জন্য দুটি মোড: a.Automatic Bias Control b.User defined bias voltage
আবেদন
•LiNbO3 এবং অন্যান্য DP-IQ মডুলেটর
• সুসংগত সংক্রমণ
1সর্বোচ্চ বিলুপ্তির অনুপাত সিস্টেম মডুলেটরের সর্বোচ্চ বিলুপ্তির অনুপাতের উপর নির্ভর করে এবং 1 অতিক্রম করতে পারে না।
2UART অপারেশন শুধুমাত্র কন্ট্রোলারের কিছু সংস্করণে উপলভ্য।
কর্মক্ষমতা

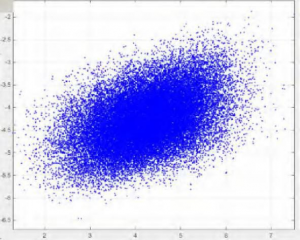

চিত্র 1. নক্ষত্রপুঞ্জ (নিয়ন্ত্রক ছাড়া)
চিত্র 2. QPSK নক্ষত্রপুঞ্জ (নিয়ন্ত্রক সহ

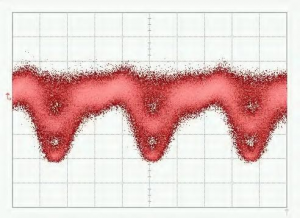

চিত্র 3. QPSK-আই প্যাটার্ন
চিত্র 5. 16-QAM নক্ষত্রপুঞ্জ প্যাটার্ন
চিত্র 4. QPSK স্পেকট্রাম
চিত্র 6. CS-SSB স্পেকট্রাম
স্পেসিফিকেশন
| প্যারামিটার | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| নিয়ন্ত্রণ কর্মক্ষমতা | ||||
| I, Q অস্ত্র নিয়ন্ত্রণ করা হয়শূন্য (সর্বনিম্ন)or শিখর (সর্বোচ্চ)বিন্দু | ||||
| বিলুপ্তির অনুপাত | MER1 | 50 | dB | |
| পি বাহু নিয়ন্ত্রিত হয়Q+(ডান চতুর্ভুজ)or প্রশ্ন-(বাম চতুর্ভুজ)বিন্দু | ||||
| Quad এ নির্ভুলতা | -2 | +2 | ডিগ্রী2 | |
| স্থিতিশীলতার সময় | 45 | 50 | 55 | s |
| বৈদ্যুতিক | ||||
| পজিটিভ পাওয়ার ভোল্টেজ | +14.5 | +15 | +15.5 | V |
| ইতিবাচক শক্তি বর্তমান | 20 | 30 | mA | |
| নেতিবাচক পাওয়ার ভোল্টেজ | -15.5 | -15 | -14.5 | V |
| নেতিবাচক শক্তি বর্তমান | 8 | 15 | mA | |
| YI/YQ/XI/XQ এর আউটপুট ভোল্টেজ পরিসীমা | -14.5 | +14.5 | V | |
| YP/XP এর আউটপুট ভোল্টেজ পরিসীমা | -13 | +13 | V | |
| বিক্ষিপ্ত প্রশস্ততা | 1%Vπ | V | ||
| অপটিক্যাল | ||||
| ইনপুট অপটিক্যাল শক্তি3 | -30 | -8 | dBm | |
| ইনপুট তরঙ্গদৈর্ঘ্য | 1100 | 1650 | nm | |
1 MER অভ্যন্তরীণ মডুলেটর বিলুপ্তির অনুপাতকে বোঝায়। অর্জিত বিলুপ্তি অনুপাত সাধারণত মডুলেটর ডেটাশিটে নির্দিষ্ট করা মডুলেটরের বিলুপ্তি অনুপাত।
2যাকVπ 180 এ বায়াস ভোল্টেজ নির্দেশ করুন◦ এবংVP কোয়াড পয়েন্টে সবচেয়ে অপ্টিমাইজ করা বায়াস ভোল্টেজ বোঝায়।
3অনুগ্রহ করে মনে রাখবেন যে ইনপুট অপটিক্যাল শক্তি নির্বাচিত পক্ষপাত বিন্দুতে অপটিক্যাল শক্তি উল্লেখ করে না। এটি সর্বাধিক অপটিক্যাল শক্তি যা মডুলেটর কন্ট্রোলারে রপ্তানি করতে পারে যখন পক্ষপাত ভোল্টেজ থেকে রেঞ্জ হয়-Vπ থেকে +Vπ .
ইউজার ইন্টারফেস
চিত্র 5. সমাবেশ
| গ্রুপ | অপারেশন | ব্যাখ্যা |
| বিশ্রাম | জাম্পার ঢোকান এবং 1 সেকেন্ড পরে টানুন | কন্ট্রোলার রিসেট করুন |
| শক্তি | পক্ষপাত নিয়ন্ত্রক জন্য শক্তি উৎস | V- বিদ্যুৎ সরবরাহের ঋণাত্মক ইলেক্ট্রোডকে সংযুক্ত করে |
| V+ বিদ্যুৎ সরবরাহের ধনাত্মক ইলেক্ট্রোডকে সংযুক্ত করে | ||
| মধ্যবর্তী পোর্ট গ্রাউন্ড ইলেক্ট্রোডের সাথে সংযোগ করে | ||
| UART | UART এর মাধ্যমে নিয়ামক পরিচালনা করুন | 3.3: 3.3V রেফারেন্স ভোল্টেজ |
| জিএনডি: গ্রাউন্ড | ||
| RX: নিয়ন্ত্রক গ্রহণ | ||
| TX: নিয়ামক প্রেরণ | ||
| LED | অনবরত | স্থিতিশীল অবস্থায় কাজ করা |
| অন-অফ বা অফ-অন প্রতি 0.2 সেকেন্ডে | তথ্য প্রক্রিয়াকরণ এবং নিয়ন্ত্রণ পয়েন্ট জন্য অনুসন্ধান | |
| অন-অফ বা অফ-অন প্রতি 1s | ইনপুট অপটিক্যাল শক্তি খুব দুর্বল | |
| অন-অফ বা অফ-অন প্রতি 3সেকেন্ডে | ইনপুট অপটিক্যাল শক্তি খুব শক্তিশালী | |
| পোলার1 | XPLRI: জাম্পার ঢোকান বা টানুন | জাম্পার নেই: নাল মোড; জাম্পার সহ: পিক মোড |
| XPLRQ: জাম্পার ঢোকান বা টানুন | জাম্পার নেই: নাল মোড; জাম্পার সহ: পিক মোড | |
| XPLRP: জাম্পার ঢোকান বা টানুন | জাম্পার নেই: Q+ মোড; জাম্পার সহ: Q- মোড | |
| YPLRI: জাম্পার ঢোকান বা টানুন | জাম্পার নেই: নাল মোড; জাম্পার সহ: পিক মোড | |
| YPLRQ: জাম্পার ঢোকান বা টানুন | জাম্পার নেই: নাল মোড; জাম্পার সহ: পিক মোড | |
| YPLRP: জাম্পার ঢোকান বা টানুন | জাম্পার নেই: Q+ মোড; জাম্পার সহ: Q- মোড | |
| বায়াস ভোল্টেজ | YQp, YQn: Y মেরুকরণ Q বাহুর জন্য পক্ষপাত | YQp: ইতিবাচক দিক; YQn: নেতিবাচক দিক বা স্থল |
| YIp, YIn: Y মেরুকরণের জন্য পক্ষপাতিত্ব I আর্ম | YIp: ইতিবাচক দিক; YIn: নেতিবাচক দিক বা স্থল | |
| XQp, XQn: X পোলারাইজেশন Q বাহুর জন্য পক্ষপাত | XQp: ইতিবাচক দিক; XQn: নেতিবাচক দিক বা স্থল | |
| XIp, XIn: X পোলারাইজেশনের জন্য বায়াস I আর্ম | XIp: ইতিবাচক দিক; XIn: নেতিবাচক দিক বা স্থল | |
| YPp, YPn: Y মেরুকরণ P বাহুর জন্য পক্ষপাত | YPp: ইতিবাচক দিক; YPn: নেতিবাচক দিক বা স্থল | |
| XPp, XPn: X পোলারাইজেশন P বাহুর জন্য বায়াস | XPp: ইতিবাচক দিক; XPn: নেতিবাচক দিক বা স্থল |
1 পোলার সিস্টেম আরএফ সিগন্যালের উপর নির্ভর করে। যখন সিস্টেমে কোন আরএফ সংকেত নেই, তখন পোলারটি ইতিবাচক হওয়া উচিত। যখন RF সংকেতের প্রশস্ততা একটি নির্দিষ্ট স্তরের চেয়ে বেশি থাকে, তখন পোলারটি ধনাত্মক থেকে ঋণাত্মক হয়ে যায়। এই সময়ে, নাল পয়েন্ট এবং পিক পয়েন্ট একে অপরের সাথে সুইচ করবে। Q+ পয়েন্ট এবং Q- পয়েন্ট একে অপরের সাথে পাশাপাশি পরিবর্তন হবে। পোলার সুইচ ব্যবহারকারীকে পরিবর্তন করতে সক্ষম করে
অপারেশন পয়েন্ট পরিবর্তন না করে সরাসরি পোলার।
| গ্রুপ | অপারেশন | ব্যাখ্যা |
| PD1 | NC: সংযুক্ত নয় | |
| YA: Y-পোলারাইজেশন ফটোডিওড অ্যানোড | YA এবং YC: Y পোলারাইজেশন ফটোকারেন্ট প্রতিক্রিয়া | |
| YC: Y-পোলারাইজেশন ফটোডিওড ক্যাথোড | ||
| জিএনডি: গ্রাউন্ড | ||
| XC: এক্স-পোলারাইজেশন ফটোডিওড ক্যাথোড | XA এবং XC: X পোলারাইজেশন ফটোকারেন্ট ফিডব্যাক | |
| XA: এক্স-পোলারাইজেশন ফটোডিওড অ্যানোড |
1 কন্ট্রোলার ফটোডিওড বা মডুলেটর ফটোডিওড ব্যবহার করার মধ্যে শুধুমাত্র একটি পছন্দ বেছে নেওয়া হবে। দুটি কারণে ল্যাব পরীক্ষার জন্য কন্ট্রোলার ফটোডিওড ব্যবহার করার পরামর্শ দেওয়া হয়। প্রথমত, কন্ট্রোলার ফটোডিওড গুণাবলী নিশ্চিত করেছে। দ্বিতীয়ত, ইনপুট আলোর তীব্রতা সামঞ্জস্য করা সহজ। মডুলেটরের অভ্যন্তরীণ ফটোডিওড ব্যবহার করলে, অনুগ্রহ করে নিশ্চিত করুন যে ফটোডিওডের আউটপুট কারেন্ট কঠোরভাবে ইনপুট পাওয়ারের সমানুপাতিক।
Rofea Optoelectronics বাণিজ্যিক ইলেক্ট্রো-অপ্টিক মডুলেটর, ফেজ মডুলেটর, ইনটেনসিটি মডুলেটর, ফটোডিটেক্টর, লেজার লাইট সোর্স, ডিএফবি লেজার, অপটিক্যাল এমপ্লিফায়ার, ইডিএফএ, এসএলডি লেজার, কিউপিএসকে মডুলেশন, পালস লেজার, লাইট ডিটেক্টর, লাইট ডিটেক্টর, লাইট ডিটেক্টর, ব্যালেন্স লেজার। , ফাইবার অপটিক পরিবর্ধক, অপটিক্যাল পাওয়ার মিটার, ব্রডব্যান্ড লেজার, টিউনেবল লেজার, অপটিক্যাল ডিটেক্টর, লেজার ডায়োড ড্রাইভার, ফাইবার পরিবর্ধক। আমরা কাস্টমাইজেশনের জন্য অনেকগুলি বিশেষ মডুলেটরও প্রদান করি, যেমন 1*4 অ্যারে ফেজ মডুলেটর, আল্ট্রা-লো ভিপিআই, এবং আল্ট্রা-হাই এক্সটেনশন রেশিও মডুলেটর, যা প্রাথমিকভাবে বিশ্ববিদ্যালয় এবং ইনস্টিটিউটগুলিতে ব্যবহৃত হয়।
আশা করি আমাদের পণ্যগুলি আপনার এবং আপনার গবেষণার জন্য সহায়ক হবে।
